涸沢小屋 トイレ竣工前検査

　昨年から手掛けさせていただいていた、
北アルプス涸沢小屋トイレの改修工事が竣工間際
になったので、竣工前検査の為に涸沢小屋へうかがいました。
当初6月3日に日帰りの予定でしたが、諸事情により
2日からの1泊2日の日程となりました。

2日の早朝、上高地は快晴で穂高の美しい山並みが
望めました。









涸沢小屋の新しいトイレは、固液分離のバイオトイレです。
し尿は敷地内の処理場へ配管により送られます。
処理場には、ジャカゴにパーライトを詰め込んだ
ろ過層があり、し尿はパーライトを通過する事によりろ過され
トレンチで気化される仕組みです。

また、便は便器下にある処理槽で分解処理されます。
バイオトイレの仕組みは・・・
便には腸内細菌（バクテリア）が混じっていて、
このバクテリアが便を分解処理してくれます。
処理槽内には、オガ屑が充填されています。
オガ屑は便の水分を吸収する事と、バクテリアの格好な
住みかになります。そしてバクテリアが十分に働く様に、
バイオトイレにはヒーターやオガ屑を撹拌する装置が組み込まれています。

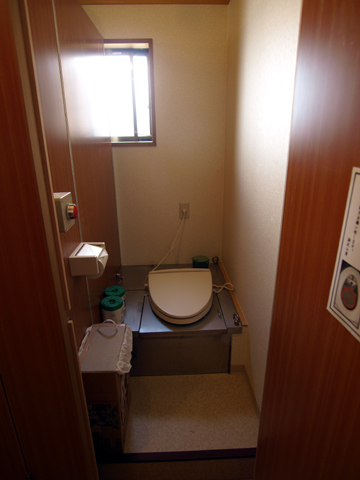

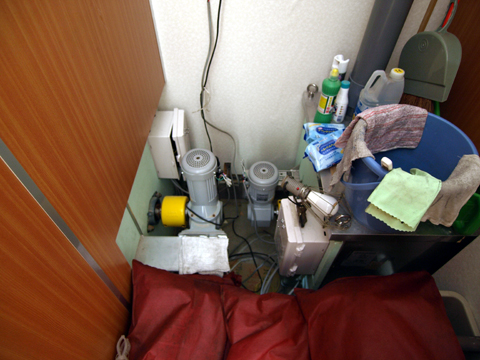

バイオトイレ　　　　　　　　撹拌装置

オガ屑は、使用頻度や状態にもよりますが、
1シーズンに1～2回程度半分を入れ替える必要があります。
排出されたオガ屑は、土と混ぜ合わせて1年程度寝かせることで
堆肥となるそうです。

山小屋のトイレは、小屋のオーナーの方々の環境への配慮
そして登山者の衛生面改善への努力により、改修が進んでいます。

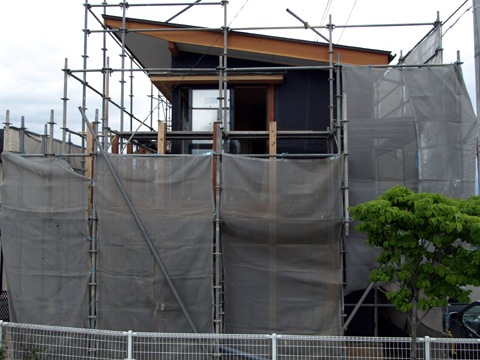

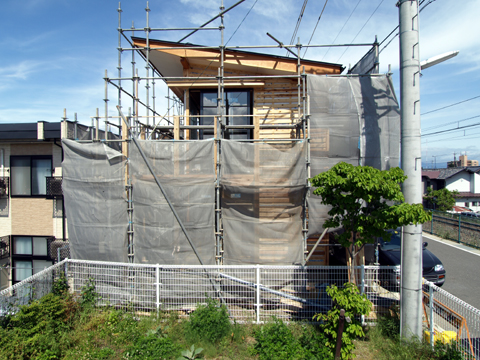

通り土間のある家 外壁工事

　通り土間のある家は大工さんの造作工事もほぼ終了し、
今週の工程は外壁工事へと進んでいます。

この住宅の外壁は下地をラスモルタル塗りとし、
アクリルリシンを吹付けて仕上げます。

工程は、構造用合板の上に透湿防水シートを張り、
その上に18㎜厚の通気胴縁を張り付けます。
これは壁内部の結露防止の為です。
その上に柄板を張ります。
そしてアスファルトフエルトを張ってメタルラスを取り付け、
モルタルで下塗りをして、1週間程度乾かします。

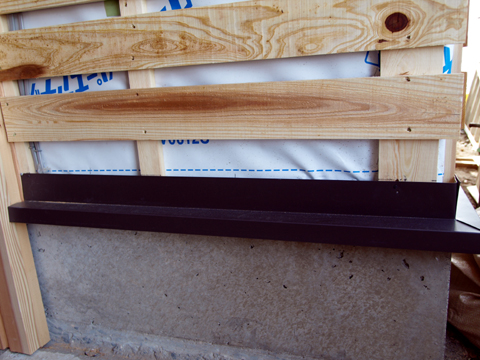

透湿防水シートの上に通気胴縁、柄板を施工。

　







使用したメタルラス

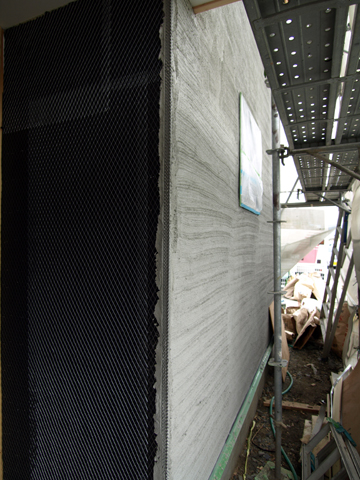

アスファルトフエルトの上にメタルラスを施工

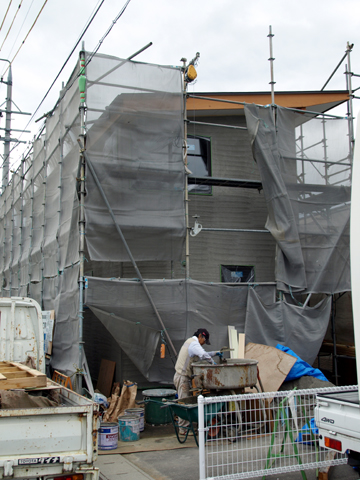

下塗り施工状況　　　　　下塗り完了

乾燥後、クラックがある所を補修して、
中塗り上塗りをして、アクリルリシンを吹き付けます。

モルタルの塗り厚さは20㎜以上必要です。
理由は、この敷地が建築基準法の22条で定める
地域に指定されている為で、
法で定められた「延焼の恐のある部分」に掛かる外壁は、
法23条により準防火性能をクリアーする必要があるからです。
塗り厚さを確保する為また補強の為に、
左官用の定規を出隅部分に取り付けて、モルタルを塗っていきます。

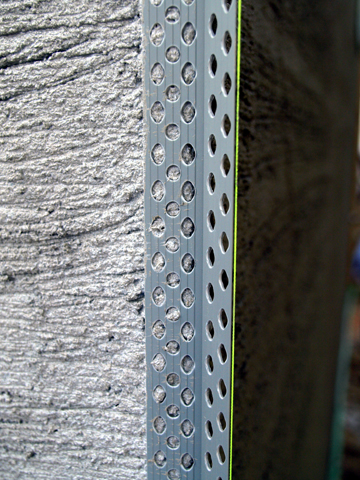

左官用定規

ここまで工程が進めば、竣工まであと一月程度です。

安曇野に広がる家 進捗状況

　安曇野に広がる家は,現在現場では基礎工事が進み、
加工場では大工さんが柱や梁を手作業で加工しています。

現場：床下土間工事状況

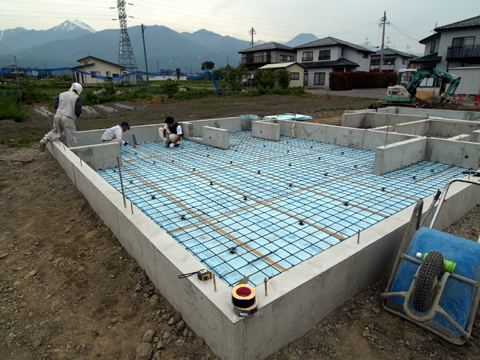

土間下断熱材・配筋施工状況　

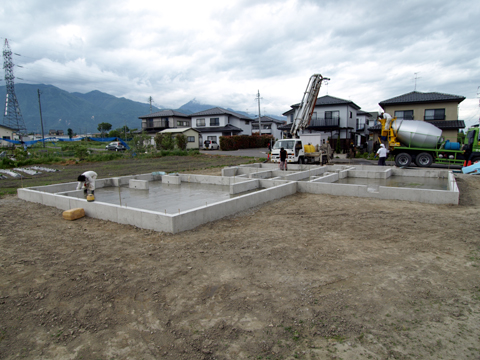

土間コンクリート打設状況　　　　打設終了

見積段階では、木材の刻みはプレカット工場でする予定でしたが、
諸事情により大工さんに刻んでもらえることになりました。
大工さんは図面を参考に、番付け表を描きます。
そして番付け表を見ながら木材に墨付けをして、

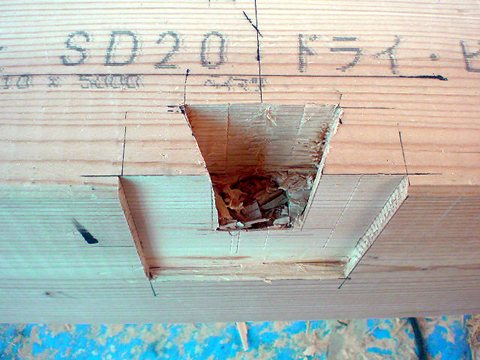

鋸やノミ、電動ドリルなどを使って刻んで行きます。

大工さんは、木材の性格を熟知しているので、
1本ずつ節や木目を見ながら、使う場所や向きをえらんでくれます。

プレカットでは、そこまでしてくれません。
材料検査時に使う木材の選別はしますが、向きや場所までは
なかなか指示出来ないのが現状です。

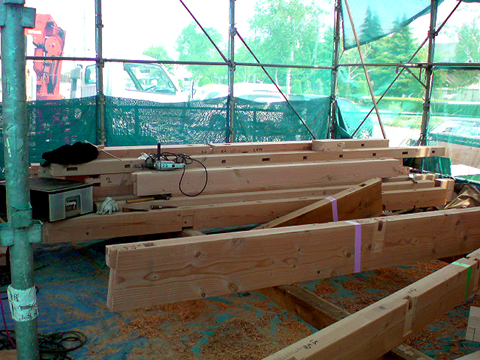

加工場

通り土間のある家 造作工事進行中

　通り土間のある家は、床の施工がほぼ終わり
現在壁や、建具枠等の造作工事が進行中です。


　　　　　　　　　　　　　　　　　

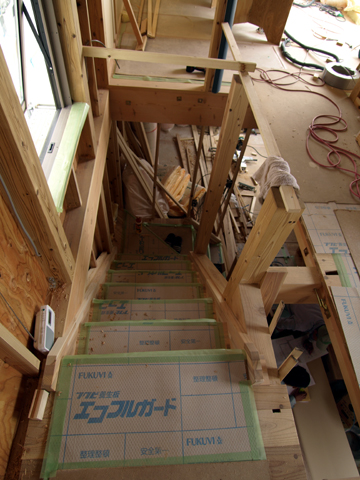

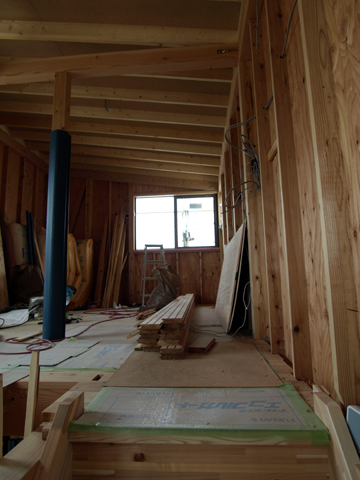

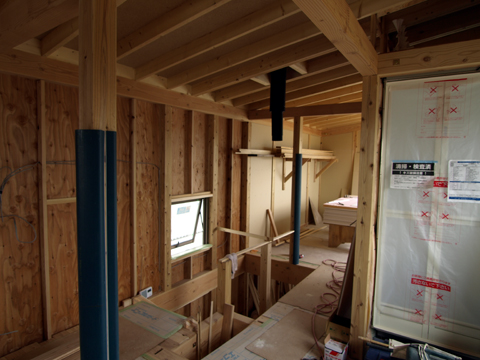

1階施工状況　　　　　　　　　　　2階施工状況-1

　監理の仕事は、図面通りに指定した材料が正しく使われ、
施工がされているかを確認する事も大切ですが、
それ以上にディティールを現場の代理人や
職人さんと打合せをすることも大切です。
　打合せの内容は、図面では表現しきれていないところや、
実際施工する前に、より美しくまた使いやすくなる様に
一つ一つ確認をしながら、そして図面を引き直して施工を進めてもらいます。











2階施工状況-2　　　　　　　　　　2階施工状況-3

　設計監理契約時に、「監理業務は週1回程度現場で打合せをします」
と説明をしますが、実際は週1回では足りず、特にこの現場は毎日通っています。

安曇野に広がる家 基礎工事

　先月の16日に地鎮祭を執り行なって、約1ヶ月が過ぎ、
本日現場では基礎立ち上がり部分のコンクリートを打設しました。

　1ヶ月の行程をまとめてみました。

基礎工事に着手する前に、地鎮祭終了後地縄の確認をして、
深さ約30ｃｍスキ土をしていただきました。












敷地は元々畑だったので、耕作するにはとても良い土です。
基礎工事で根切をして、残土を場外搬出をして捨ててしまうのは
もったいないので、敷地内の畑となる部分に土を移動をして、
またご近所の畑に一部を分けました。

スキ土終了後、丁張りを掛けて基礎工事着手です。








丁張り終了後全景　　　　　　　　　丁張り確認

作業は次に進み、根切工事です。








根切作業風景　　　　　　　　　　　根切底確認　

設計時に地盤調査を行い、支持地盤の深さを想定して設計をしますが
実際掘削をした時点で根切底の確認をします。

根切終了後、砕石で基礎の底部を造ります。








砕石地業終了全景

ここまでで約半月かかりました。

次に基礎の骨となる鉄筋の施工です。










基礎配筋状況

鉄筋の種類やピッチなどを確認して、型枠を建てて
ベース部分のコンクリートを打設します。










ベースコンクリート打設状況

基礎ベース部分の施工が終了すると、
次は立ち上がり部分の型枠を建て込みます。
型枠の検査終了後、立ち上がり部分のコンクリート打設です。

コンクリート打設前に、ミキサー車から荷降ろしをした時点での
検査をしました。








検査は図面に記載されているコンクリートのスランプや空気量の測定
などをします。
検査確認後打設作業開始です。

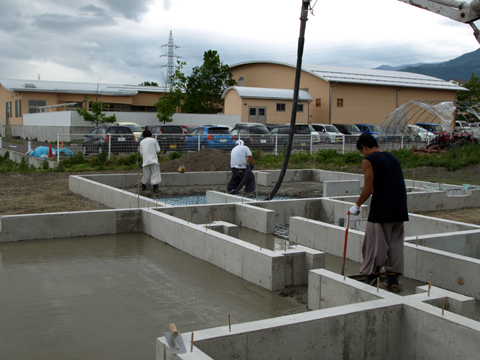

打設状況　　　　　　　　　　　　　　打設終了

コンクリートの硬化後、型枠を外して埋め戻し作業・土間や床下の施工へと進みます。
